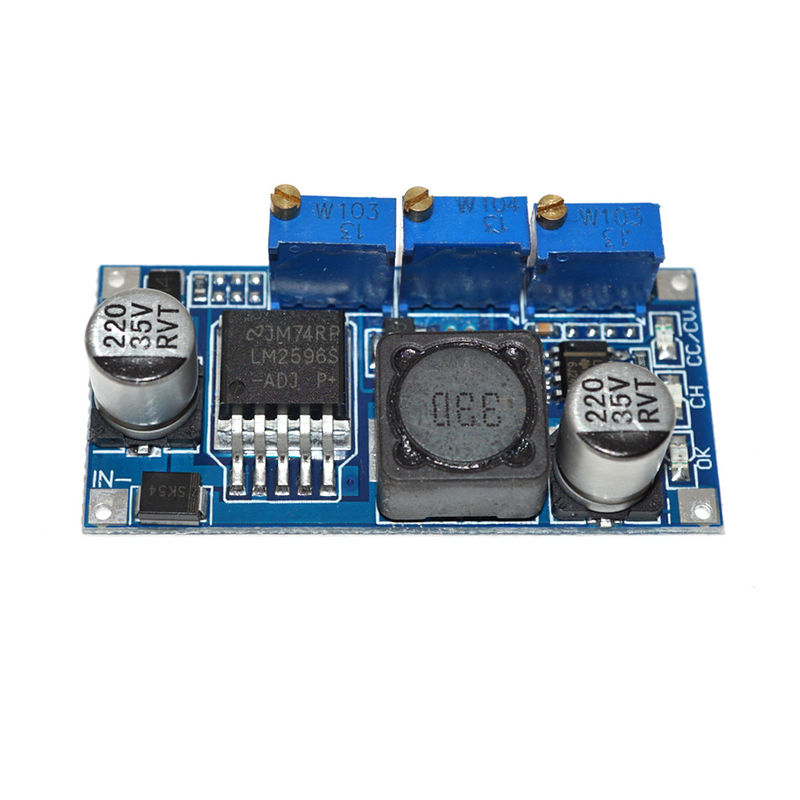

DC-DC treten Modul 7V-35V des Energie-Modul-LM2596 zu 1.25V-30V 3A zurück
Beschreibung:
Eingangsspannung: 5-35V
Nennleistungs-Strom: 3A
Ausgangsspannung: Ununterbrochen justierbar von 1,25 V bis 30V
Die Abschaltspannung: 1.5V, wegen der Verringerung des Moduls, um den Ertrag stetig sicherzustellen. Halten Sie bitte die Druckdifferenz des Minimums 1.5V.
Dieses Produkt mit der Gebührenkonstanten gegenwärtigen Anzeigelampe, das Zündlicht, justierbares ultra Bändchen des Lampenstroms.
Größe: 48mm (L) *24mm (W) *11.4mm (hoch), Potenziometer nicht enthalten (einschließlich Potenziometerhöhe 13mm).
Modulnatur: Nicht lokalisierter konstanter Abwärtsstrom. Konstantes Spannungsmodul (cm-Lebenslauf). Aufladungsmodul.
Anwendungsbereich: Konstanter gegenwärtiger Antrieb der hohen Leistung LED, aufladende Lithium-Batterie (einschließlich ferroelectric), 4V, 6V, 12V, 14V, Vorwurf der Körperverletzung 24V, Körperverletzung NiCd und NiMH Vorwurf (Körperverletzungen), Sonnenkollektoren und Windgeneratoren.
Ausgangsspannung:
1.Adjustable ununterbrochen (1.25-30V justierbar);
örtlich festgelegter Ertrag 2.Requires (zwischen willkürlicher Wahl 1.25-30V).
Justierbarer Modus: Schließen Sie die Energie richtig (7-35V), an und überwachen Sie dann das Ausgangsspannungsgebrauchsvielfachmessgerät und die Potenziometer (im Allgemeinen, der Drehung im Uhrzeigersinns-Auftrieb, umgekehrt sich sträuben).
Ausgangsspannung: Ununterbrochen justierbar (Regelung der Last 1.25-30V).
Höchstleistungsstrom: 3A, (mehr als 15W installieren Flossen gefallen).
Drehen Sie Lampenstrom: konstanter gegenwärtiger Wert * (1% - 100%), gegenwärtige und konstante des gegenwärtigen Wertes Verknüpfung der Drehungslampe, wie konstanter gegenwärtiger Wert ist 3A, der Drehungslampenstrom, der auf 0,1mal des konstanten Flusses (0.1*3A=0.3A) eingestellt wird, wenn der Wert der konstanten gegenwärtigen Regelung in 2A, dann dreht den Lampenstrom ist 0,1mal des konstanten Flusses (0.1*2A=0.2A).
Die Abschaltspannung: 2V
Spitzenleistung: Natürliches abkühlendes 15W
Leistungsfähigkeit: 92% (Maximum 92% (je höher die Spannung, desto höhere Leistungsfähigkeit)
Ertragkräuselung: 20M Bandbreite (nur als Referenz)
Ertrag 5V 3A 60mV (max) des Input 12V
Betriebstemperatur: industrieller Grad (- ℃ 40 zu ℃ +85) (Klimatemperatur übersteigt 40 Grad, verringern bitte Energiegebrauch, oder sich zu verstärken zerstreuen Sie Hitze).
Volle Temperatur: ℃ 45
Der Leerlaufstrom: typisches 10mA (12V 4.2V)
Vorgeschriebene Rate der Last: + 1%
Spannungsregulierungsrate: 0,5%
Die Geschwindigkeit der dynamischen Resonanz: 5% 200uS
Indikator: Konstanter Durchflussanzeiger, den Licht das Rot ist und lädt Licht auf, ist rot, nachdem Gebührenanzeigelicht blau ist.
Ertragkurzschlusssicherung: Ja konstanter Strom (den Wert des konstanten Stroms einstellend).
Verbindung: Draht kann direkt geschweißt in PWB.
Batterieabrechnungsarten:
1. Bestimmen Sie die Flossspannung und -Ladestrom, die Sie benötigen, um Körperverletzungs- und Moduleingangsspannung aufzuladen.
2. Justierbarer konstanter Potenziometer, die Ausgangsspannung wird zu ungefähr 3V reguliert.
3.Use Blockmessausgang-Kurzschlussstrom des Vielfachmessgeräts 10A erreicht gegenwärtiger, den konstanten gegenwärtigen Potenziometer unterdessen justierend, um Ausgangsstrom zu machen vorbestimmten gegenwärtigen Wert.
ist Aufladungsgegenwärtige Nichterfüllung der Lampe der drehung 4.The 0,1mal des Ladestroms (gegenwärtiger Wert). Wenn Sie brauchen, justieren Sie gegenwärtigen Potenziometer der Drehungslampe bitte (im Allgemeinen justieren Sie nicht).
5. Justierbarer konstanter Potenziometer, zum der Ausgangsspannung zur schwebende Schuld-Spannung zu machen.
Batterie 6.Connect, aufzuladen versuchen (1, 2, 3, 4, 5 Schritte ist die Moduleingangsleistung, der Ertragnulllast, die nicht an die Batterie angeschlossen werden).
Konstante gegenwärtige treibende Gebrauchsmethoden LED:
1. Bestimmen Sie Sie Bedarf, LED-Ansprechstrom und höchste Betriebsspannung zu fahren.
2. Regelungskonstantenpotentiometer; 2, die Ausgangsspannung wird zu 3V reguliert.
3.Use Blockmessausgang-Kurzschlussstrom des Vielfachmessgeräts 10A erreicht gegenwärtiger, den konstanten gegenwärtigen Potenziometer unterdessen justierend, um Ausgangsstrom zu machen LED-Betriebsstrom.
konstanter Potenziometer 4.Adjustable, zum der Ausgangsspannung zur höchsten Betriebsspannung LED zu machen.
5.Connected zur LED, Versuchtestmaschine. (1, 2, 3, 4 Schritte ist die Moduleingangsleistung, der Ertragnulllast, die nicht an die LED-Lampen angeschlossen werden).
