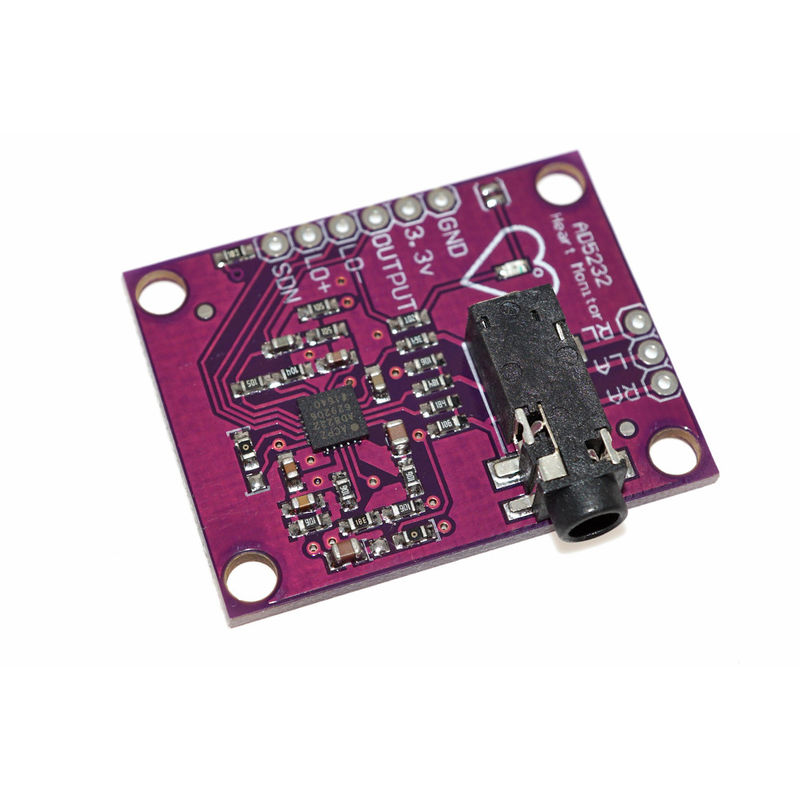

Physiologisches des Maß-AD8232 Monitor-Sensor-Brett Modul-Herz-des Impuls-ECG

Physiologisches des Maß-AD8232 Monitor-Sensor-Brett Modul-Herz-des Impuls-ECG

Überblick:

1. Sondern Sie Führungsherzfrequenzmonitor aus
2. ist AD8232 eine integrierte Vorderseite, die auf das Herz des biologischen elektrischen Signals, einen Buchstaben durchzuführen anwendbar ist
3. Die Zahl der Konditionierung, zum der Herzfrequenzüberwachung durchzuführen.
4. Stellen Sie die Leistung der Nenntemperaturstrecke 0 bis 70 Grad C, der Betriebstemperaturbereich -40 bis +85 sicher.
5. I.C. Compatible

Eigenschaften:

1. HPDRIVE-Hochpassfahrerertrag. Der Kondensator sollte an den ersten Hochpass in HPDRIVE angeschlossen werden.
Fahrer AD8232 dieser Stift, zum des HPSENSE auf dem gleichen Niveau wie die Referenzspannung zu halten.
2. +IN-Instrumentierungsverstärker-Positivinput. +IN wird normalerweise an die linke Arm (LA)-Elektrode angeschlossen.
3. - im Instrumentierungsverstärker-Negativinput. - HEREIN wird normalerweise an die rechter Arm (RA)-Elektrode angeschlossen.
4. berichtigen RLDFB Beinfahrer-Feedbackinput. RLDFB ist der rechte Beinfahrerstromkreis-Feedbackstift.
5. berichtigen RLD Beinfahrerertrag. Die Antriebselektroden (normalerweise für das rechte Bein) sollten an den RLD-Stift angeschlossen werden.
6. fasten Schalter Wiederaufnahmeschalterstift. Dieser Stift sollte an den Ertrag des zweiten Hochpasses angeschlossen werden.
7. OPAMP+ OPampere Input umwandelnd.
8. REFOUT-Referenzspannungs-Pufferertrag. Instrumentverstärker-Ertraghinweis dieses Potenzial.
REFOUT sollte als virtueller Boden für irgendeinen Punkt in einem Stromkreis verwendet werden, der ein Bezugssignal erfordert.
9. OPAMP-Operationsverstärker, der Input umwandelt.
10. HERAUS OPampere-Ertrag. Dieser Ertrag liefert ein völlig konditioniertes Herzfrequenzsignal.
Kann an die Inputseite der ADC HERAUS angeschlossen werden.
11. LOD - führen Sie weg von, Ende des Komparators auszugeben. Fallentdeckungsmodus in DC-Führung und wenn in der Elektrode getrennt ist,
LOD - im hohen Zustand, andernfalls ist er in einem niedrigen Zustand. Im Austausch der Führung weg vom Entdeckungsmodus, ist LOD immer im niedrigen Zustand.
Führung weg vom Komparatorertrag. In der DC-Führung weg vom Entdeckungsmodus, wenn die +IN-Elektrode getrennt ist, ist das LOD+ in einer hohen Stufe,
Im Gegenteil ist es in einem niedrigen Zustand. Im Austausch der Führung weg vom Entdeckungsmodus und wenn IN oder +IN-Elektrode getrennt ist, ist LOD+ in einem hochrangigen Zustand,
Wenn diese zwei Elektroden angeschlossen werden, sind sie in einem niedrigen Zustand.
12. LOD+
13. SDN-Abschaltungssteuereingang. Das SDN zu einem niedrigen Stand fahren, der zu einen Abschaltungsmodus der geringen Energie gemacht werden kann.
14. AC-/DCführung weg vom Modussteuereingang. Für DC-Führung weg vom Modus, sollte der AC-/DCstift zu einem niedrigen Stand gefahren werden.
Für die Wechselstrom-Führung weg vom Modus, sollte der AC-/DCstift zum höchsten Stand gefahren werden.
15. Franc fasten Wiederaufnahmesteuereingang. Kann Franc Antrieb zur hohen Stufe schneller Wiederaufnahmemodus sein; andernfalls sollte er zu einem niedrigen Stand gefahren werden.
16. Boden-Stromversorgung.
17. +VS-Versorgungsstift.
18. REFIN-Referenzspannungs-Pufferinput. REFIN (hochohmige Inputstifte) kann verwendet werden, um das Niveau der Referenzspannungspuffer einzustellen.
19. IAOUT-Instrumentierungsverstärker gab Stift aus.
20. HPSENSE-Instrumentierungsverstärker für Hochpassentdeckungsinput.
HPSENSE wird an die r- und c-Knoten angeschlossen, die bei der Drehungsfrequenz des DCs eingestellt werden, das Stromkreis blockiert.
EP herausgestellte Auflage. Die herausgestellte Auflage sollte Boden sein oder nicht angeschlossen

Arbeiten an dem Prinzip:

1. Ein integriertes Signalformungsmodul für ECG und andere elektrische Maßbioanwendungen. Das Gerät ist entworfen, um zu extrahieren, verstärkt und filtert schwache biologische elektrische Signale im Falle der Geräusche, die durch bewegliche oder Fernelektrodenplatzierung erzeugt werden. Der Entwurf ermöglicht ultra Analog-Digital-Umsetzer der geringen Energie (ADC) oder eingebettetem Mikroregler, das Ausgangssignal leicht gefangenzunehmen.
2. AD8232 unter Verwendung des Hochpasses des zweipoligen Punktes, zum von Bewegungsartefakten und von Elektrodenhalbzellenpotential zu beseitigen. Der Filter ist mit der Instrumentverstärkerstruktur fest verkoppelt, die den hohen Gewinn des einzelnen Stadiums und den Hochpass verwirklichen kann und den Raum und die Kosten so sparen.
3. Gebrauch AD8232 ein nicht Operationsverstärker, einen Tiefpassfilter mit drei Pfosten, das Zusatzrauschen beseitigend herzustellen. Benutzer können den Bedarf von verschiedenen Arten von Anwendungen erfüllen, indem sie die Grenzfrequenz aller Filter vorwählen.
Zwecks die Systemkreisfrequenz und andere unerwünschte Störung der Gleichtaktablehnungsleistung, des AD8232 errichtet in einem Verstärker für den Fahrer der rechten Seite (RLD) und anderer Antriebsführungsanwendungen verbessern.
4. enthält AD8232 eine schnelle Wiederaufnahmefunktion, Sie kann den langen Hochpass verringern, um das Phänomen des langen Schwanzes herzustellen. Wenn die Verstärkerschienenspannungs-Signalveränderung (wie die Führung aus dem Fall heraus), AD8232 automatisch auf einen höheren Filterabkürzungszustand justiert. Diese Eigenschaft lässt das AD8232 schnelle Erholung erzielen, und folglich kann die Führungsverbindung zum Maß des Gegenstandes nach dem Maß des Wertes so bald wie möglich erzielt werden.

Anwendung:

Eignungs- und Übungsherzfrequenzüberwachung
Tragbares ECG
Ferngesundheitsüberwachung
Spielperipherie
Bioerwerb des elektrischen Signals
